（官方手册参考，铜芯线缆，90℃软铜线）

重要硬性规则：

1. 交流空开必须D型脱扣，抗上电冲击电流，不要用B/C型；电池回路用直流空开，不能用普通交流空开替代。

2. 不建议用漏电空开，UPS整流漏电流大，极易误跳闸；N线不能单独断开，空开必须联动切断火零。

3. 电池线缆尽量≤10米，线缆加长一档放大线径，减少压降。

4. PE地线不能省，接地电阻≤4Ω。

一、UPS2000‑G/A 单相（220V，机架式，最常用）

容量 输入空开 输入线缆 输出空开 输出线缆 电池直流空开 电池线缆 地线PE

6kVA单进单出 50A‑2P D型 6mm² 50A‑2P D型 6mm² 50A DC 6mm² 6mm²

10kVA单进单出 63A‑2P D型 10mm² 63A‑2P D型 10mm² 63A DC 10mm² 10mm²

二、三相小机型 15‑20kVA（UPS2000‑G三进三出）

• 主路输入：63A‑4P D型，电缆10mm²

• 旁路输入：63A‑4P D型，电缆10mm²

• 输出：63A‑4P D型，电缆10mm²

• 电池空开：100A DC，电池线缆16mm²

• PE地线：25mm²

三、大功率UPS5000‑E系列（三相380V）

容量 主/旁路空开3P 输入输出线缆

30kVA 63A/3P D 16mm²

60kVA 125A/3P D 35mm²

90kVA 200A/3P D 70mm²

120kVA 250A/3P D 95mm²

电池回路需要单独配直流断路器，线缆按电池电压、最大放电电流选。

实操容易踩坑要点

1. 不要C型空开：UPS上电整流冲击大，C型容易一开机就跳闸，一定要D型。

2. 交流空开不能用在电池组：电池短路能量巨大，必须购买标DC的直流断路器。

3. 不要省地线；地线规格不能小于手册要求。

4. 线缆越长，要放大线径，压降过大，UPS会报电池电压异常。

5. 接线端子要用OT冷压端子，螺丝按手册扭力拧紧，防止发热打火。

如果你告诉我你的华为UPS完整型号（例如UPS2000‑G‑10KRTL），我给你直接输出一套该机型的精准配置。
更多技术详情咨询18911981123。

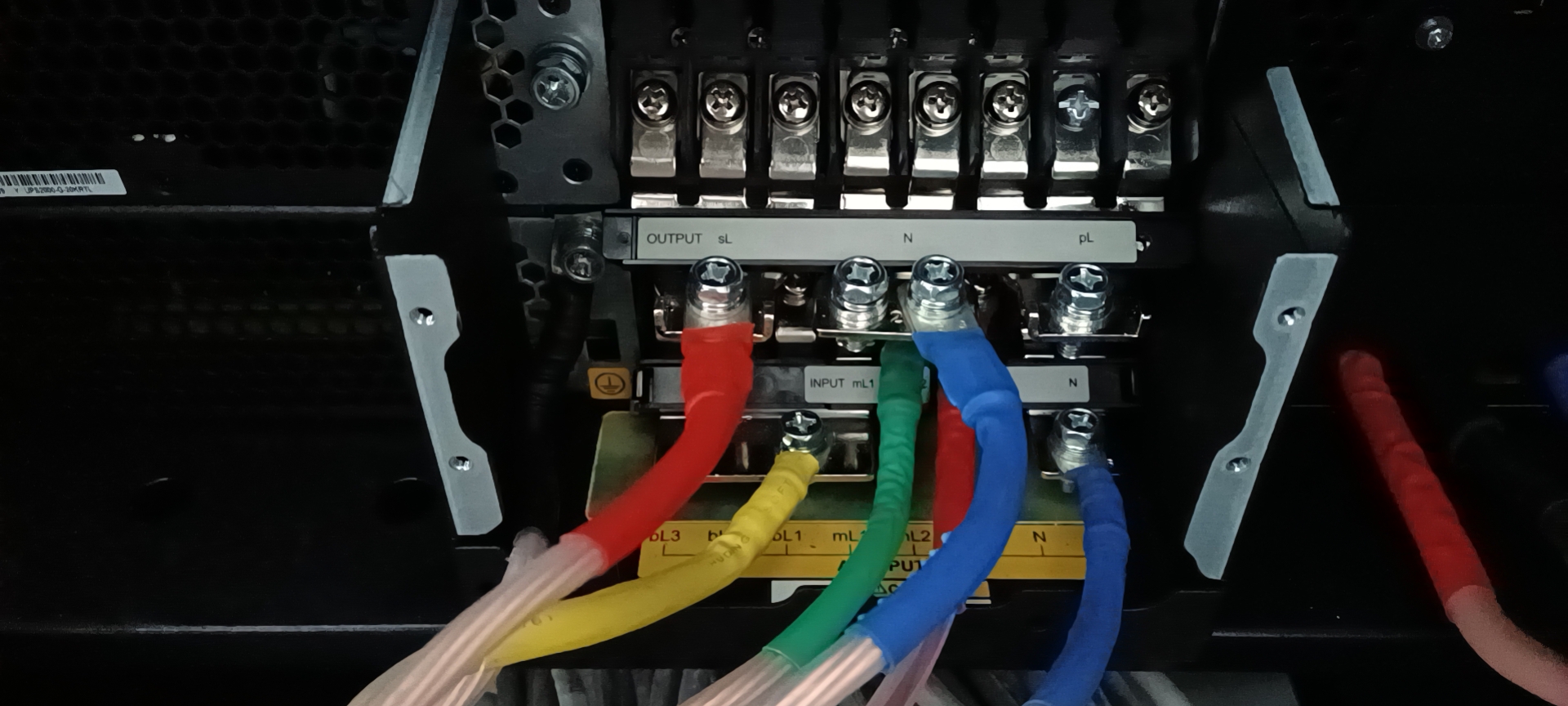

图中接线方式为：华为UPS2000-G-20KRTL-01的三进单出的接线方式。即为：市电380V进，UPS220V输出的正确接线，请严格按照图片布局，否则就会出现机器故障告警。
